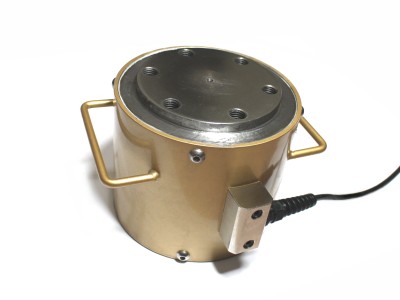

9960 ER Solid-Type Loadcell 電阻式實心荷重計
Model 9960
Specifications 規格表
|
規格
|
9960 電阻式實心荷重計
|
單位
|
|||||
|
型號
|
9960-200
|
9960-300
|
9960-400
|
9960-500
|
|
||
|
量測範圍
|
0-200
|
0-300
|
0-400
|
0-500
|
Tf
|
||
|
額定輸出
|
2.0
|
mV/V
|
|||||
|
激勵電壓
|
2～10
|
V
|
|||||
|
過載保護
|
120
|
%FS
|
|||||
|
非線性
|
<1.0
|
||||||
|
外徑 (OD)
|
150
|
150
|
210
|
210
|
mm
|
||
|
高度 (H)
|
100
|
100
|
150
|
150
|
|||
|
重量
|
20
|
20
|
33.5
|
33.5
|
kg
|
||
|
輸入輸出阻抗
|
700±2
|
Ω
|
|||||
|
操作溫度
|
-10～75
|
℃
|
|||||
|
電纜線長度
|
標配 3m (長度可客制化)
|
|
|||||
|
對應測讀器型號
|
9020 / BD101
|
||||||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
BD101
|
電阻自記式集錄器
|
台 |
設定後可依自訂頻率紀錄讀值資料
|
|
9020
|
自動化主機
|
套
|
資料雲端即時傳輸，並可搭配多項儀器同時監測
|
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
荷重計用於監測擋土牆或邊坡上地錨或岩錨之預力變化，也可應用於地下開挖、靜力試 樁、托底之支撐等。
9960 電阻式實心荷重計內部包含 8 個電阻式感應器，等距離圍繞軸心安裝在一個合金 鋼圓柱體內，荷重計內部的電阻式感應器透過多芯電纜線連接到讀數儀或自動化集錄器上可 以精確快速反應荷重計本體當下所承受的預力。
特點：
-
局部破損也不影響測量精度，液壓荷重計則會有液體滲漏。
-
量測數據準確，具備高精度及高靈敏度。
-
與無線傳輸自動化集錄系統完全相容。
-
結構穩固並具有良好的長期穩定性。
-
反應快速，測量精度不受電纜線長度影響。
-
量程200~500Tf可選
產品應用：
-
邊坡地錨安全觀測
-
橋梁承重與水壩監測
-
基樁載重試驗
-
建築工地H鋼梁軸力監測
-
房屋遷移千斤頂承重控制
-
貨物、穀物進倉重量控制
-
油槽、漆槽自動化容量監控
