9250 VW Surface Mount Straingage 振弦式表面型應變計
Model 9250
Specifications 規格表
|
規格
|
9250 振弦式表面型應變計
|
單位
|
|||
|
型號
|
9250
|
|
|||
|
應變計長度
|
165
|
mm
|
|||
|
固定座長度(H)
|
120
|
||||
|
量測範圍
|
3000 (微應變)
|
με
|
|||
|
靈敏度
|
1 (微應變)
|
||||
|
非線性
|
<0.5
|
%FS
|
|||
|
熱敏電阻
|
3K
|
Ω
|
|||
|
操作溫度
|
-20～80
|
℃
|
|||
|
電纜線長度
|
標配 2m (長度可客制化)
|
|
|||
|
電纜線材質
|
4 芯 / 22 AWG / PE 絕緣 / PVC 外被
|
|
|||
|
本體材質
|
300系列不鏽鋼
|
|
|||
|
對應測讀器型號
|
|||||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
9250
|
表面型應變計本體
|
支
|
量程：3000με / 長度：165mm
|
|
9000-CL
|
支撐應變計線圈(射出成型)
|
條
|
應變計感應線圈(長度：2m)
|
|
9000-SB
|
支撐模擬棒
|
支
|
支撐模擬棒
|
|

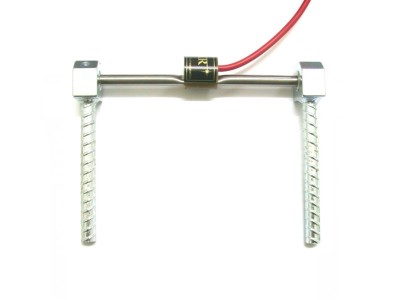

9250-MB
|
表面型應變計基座
|
組
|
基座加焊膨脹螺絲
|
|
3000
|
PVC訊號電纜
|
m
|
Φ4.7mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)
|
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
振弦式表面型應變計的設計原理係將一根鋼弦的兩端固定於中空金屬管中，當金屬管受外力或溫度影響而變形時，鋼弦的張力將因此遞增或衰減，其共振頻率隨之改變。使用振弦式讀數儀(VW405 Readout Unit)或自動化集錄器(9020 Datalogger)可以測得該共振頻率進而推算出其應變量。

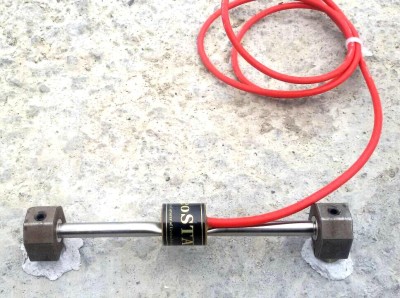

9250 振弦式表面型應變計的觀測應用是將應變計裝設在基樁、隧道、混凝土結構物、水壩、橋樑橋墩等處，當受測結構體受力時，應變計隨之產生應變，由此應變量工程人員可以計算出作用於結構體之應力。
9250 振弦式表面型應變計的觀測應用是將應變計裝設在基樁、隧道、混凝土結構物、水壩、橋樑橋墩等處，當受測結構體受力時，應變計隨之產生應變，由此應變量工程人員可以計算出作用於結構體之應力。
特點：
-
儀器具備高精準度，並有良好的長期穩定性。
-
堅固可靠且使用簡單。
-
儀器量測的有效範圍可以調整。
-
可以連接自動化集錄系統。
-
儀器附溫度量測功能，可以進行溫度補償計算。
-
長電纜線不會導致輸出訊號衰竭。
Model 9250 表面型應變計《計算公式》
µ = (( R1 - R0 ) x K ) + ( T1 - T0 )(C1 - C2)
µ = 混凝土應力
R1 = 應變計當前讀值 (單位為微應變µε)
R0 = 應變計初始讀值 (單位為微應變µε)
K = 混凝土應變計之出廠校正係數 (約為0.98)
T1 = 當前溫度
T0 = 初始溫度
C1 = 鋼材的熱膨脹係數 (12.2 微應變 / ℃)
C2 = 混凝土的熱膨脹係數 (10.4 微應變 / ℃)
