9100 VW Spot Weldable Straingage 振弦式點焊型應變計 / 貼片型應變計
Model 9100A / 9100B / 9100C / 9100D

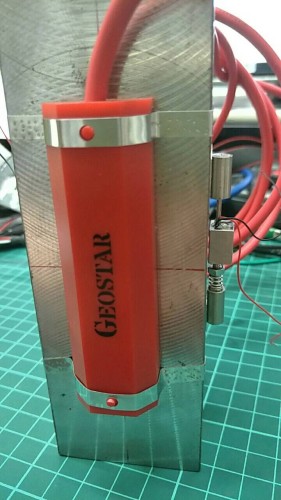

.jpg)

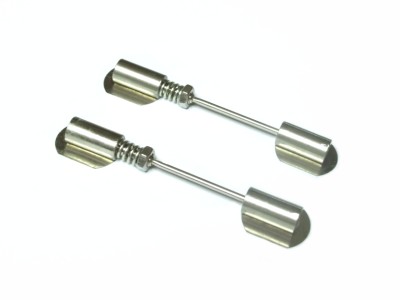

.jpg)
.jpg)
Specifications 規格表
|
規格
|
9100 系列振弦式點焊型應變計 / 貼片型應變計
|
單位
|
|||
|
型號
|
9100A
|
9100B
|
9100C
|
9100D
|
|
|
長度
|
69
|
mm
|
|||
|
量測範圍1
|
標準品 : 3000微應變 / 訂製品 : 可達5000微應變
|
με
|
|||
|
靈敏度
|
1微應變
|
||||
|
非線性
|
<0.5
|
%FS
|
|||
|
熱敏電阻
|
3K
|
Ω
|
|||
|
操作溫度
|
-20～80
|
℃
|
|||
|
熱膨脹係數
|
11
|
ppm/℃
|
|||
|
電纜線長度
|
標配2m (長度可客制化) |
|
|||
|
電纜線材質
|
4芯 / 22 AWG / PE 絕緣 / PVC 外被
|
|
|||
|
本體材質
|
300系列不鏽鋼
|
|
|||
|
對應測讀器型號
|
|
||||
備註1：其他量測範圍請電洽
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|

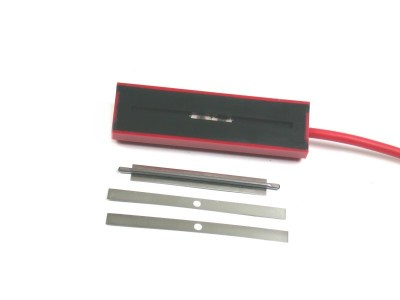

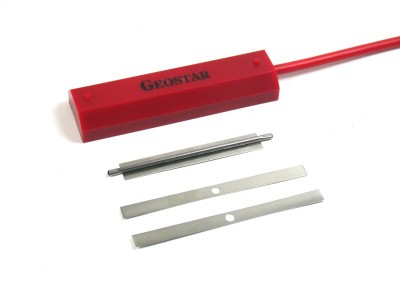

9100A
|
貼片型應變計本體(標準型)
|
支
|
量程：3000με / 長度：69mm
|
|
9100B
|
貼片型應變計本體(可調式)
|
支
|
量程：3000με / 長度：69mm
|
|

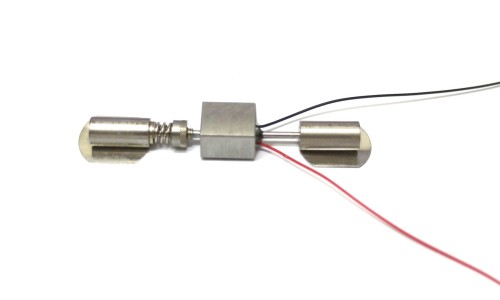

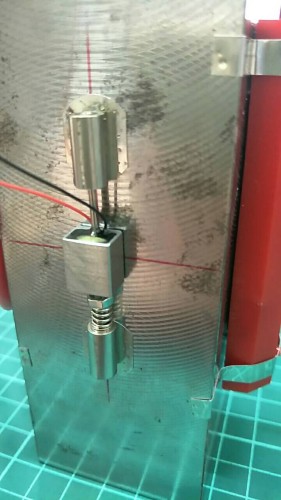

9100C
|
貼片型應變計本體(一體式)
|
支
|
量程：3000με / 長度：69mm
|
|
9100-CL
|
貼片型應變計感應線圈
|
條
|
PE絕緣 / PVC外被 / AWG22-2P / 長度：2m
|
|
3000
|
PVC訊號電纜
|
m
|
Φ4.7mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)
|
PDF Download 型錄下載
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
9100 振弦式貼片型應變計(或稱點焊型應變計)的內部包括一根振動鋼弦元件拉伸於兩個固定端之間，鋼弦由一個不鏽鋼套管保護。當外力作用並改變內部鋼弦的張力時，會影響其共振頻率，並由其內部電磁線圈測讀出頻率變化進而精確推算出其應變量。

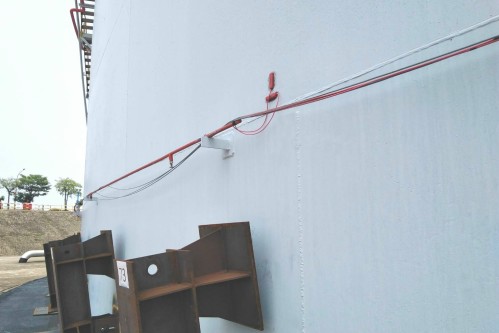

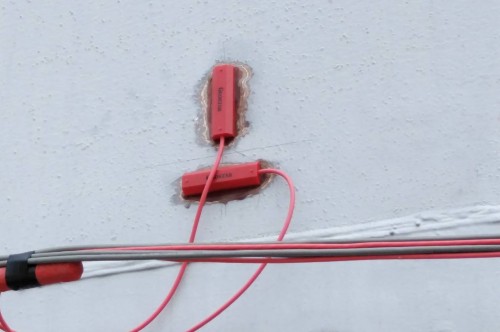

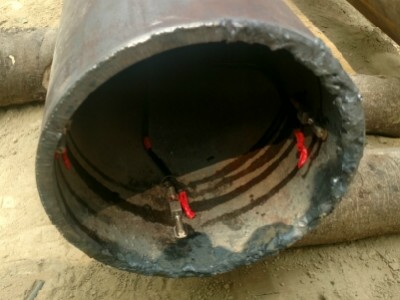

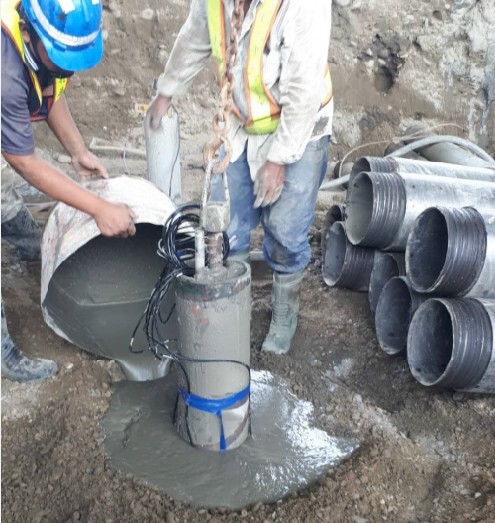

本儀器主要用於測量鋼構部件的應變，如：
-
型鋼支撐
-
橋樑橋墩
-
基樁
-
鋼筋與荷重計
-
隧道內鋼襯砌
特點：
-
儀器具備高精準度，並有良好的長期穩定性。
-
簡單且多樣化的安裝方式。
-
與全自動監測記錄警報系統完全相容。
-
鋼弦鬆緊度可調整 (9100B / 9100C / 9100D)。
-
準確性不受電纜線長度影響。
