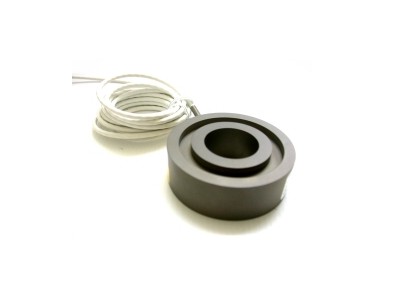

9920 ER Washer-Type Loadcell 電子式螺栓荷重計(華司荷重計)

Model 9920

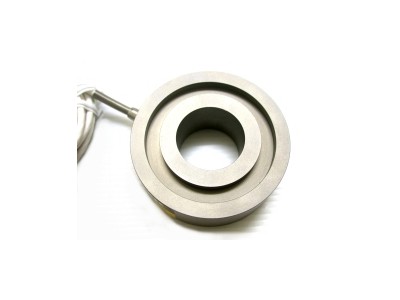

9920 螺栓荷重計 / 華司型荷重計top view

Specifications 規格表

規格
9920 電子式螺栓荷重計(華司荷重計)
單位
型號
9920

量測範圍
0-30
Tf
額定輸出
1.02.0
mV/V
安全過載
150
%FS
非線性
<1.0
外徑 (OD)
65
mm
內徑 (ID)
30.8
mm
高度 (H)
27
mm
工作電壓
812
VDC
最大工作電壓
15
操作溫度
-2060
防水等級
IP68

材質
合金鋼

對應測讀器型號
9020 / BD101


Odering Info 產品與配件選購

產品型號
品名
單位
備註
BD101 電阻自記式集錄器
設定後可依自訂頻率紀錄讀值資料
9020
自動化主機
資料雲端即時傳輸,並可搭配多項儀器同時監測
3020
PVC訊號電纜
m
Φ6.5mm_8芯24AWG(PE-PVC鋁箔總隔+金屬隔網)




PDF Download 型錄下載

Brochure


校驗報告

計算公式


產品簡介

在隧道工程中一般是以螺栓及結合鐵件進行環片接合,螺栓荷重計(或稱華司荷重計)可以精確量測出螺栓扭緊後之應力進而確保現場施工品質避免影響隧道的承載能力。

Model 9920 電子式螺栓荷重計內部包含數個電阻感應元件,等距離圍繞軸心安裝在一個合金鋼圓柱體內,並在上下配備承壓板,荷重計內部的電阻感應元件透過多芯電纜線連接到測讀器或自動化集錄器上可以精確快速反應荷重計本體當下所承受的預力。



特點

  • 量測數據準確,具備高精度及高靈敏度。
  • 結構穩固並具有良好的長期穩定性。
  • 與無線傳輸自動化集錄系統完全相容。
