9000 VW Arc Weldable Straingage 振弦式支撐應變計 / 型鋼應變計
Model 9000A / 9000B / 9000C / 9000D / 9000E

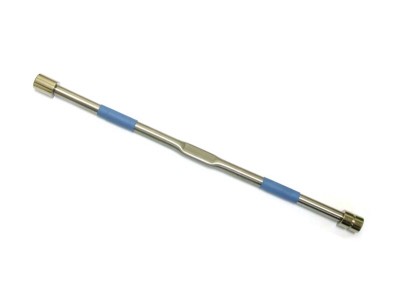

.jpg)

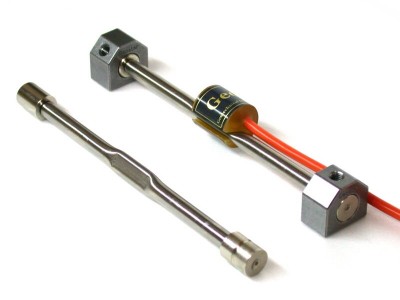

.jpg)
Specifications 規格表
|
規格
|
9000 系列振弦式支撐應變計 / 型鋼應變計
|
單位
|
||||
|
型號
|
9000A
|
9000B
|
9000C
|
9000D
|
9000E
|
|
|
長度
|
165
|
80
|
165
|
165
|
265
|
mm
|
|
量測範圍
|
3000 (微應變)
|
με
|
||||
|
靈敏度
|
1 (微應變)
|
|||||
|
非線性
|
<0.5
|
%FS
|
||||
|
防水能力
|
100
|
100
|
500
|
100
|
100
|
KPa
|
|
操作溫度
|
-20～80
|
℃
|
||||
|
電纜線長度
|
標配 2m (長度可客制化)
|
|
||||
|
電纜線材質
|
4 芯 / 22 AWG / PE 絕緣 / PVC 外被
|
|
||||
|
本體材質
|
300系列不鏽鋼
|
|
||||
|
對應測讀器型號
|
||||||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|||
| 9000A |
支撐應變計本體(標準型)
|
支 | 量程：3000με / 長度：165mm (標準型) | |||
| 9000B |
支撐應變計本體(微小型)
|
支 | 量程：3000με / 長度：80mm (微小型) | |||
| 9000C |
支撐應變計本體(水下型)
|
支 | 量程：3000με / 長度：165mm (水下型) | |||
| 9000D | 支撐應變計本體(包覆型) | 支 | 量程：3000με / 長度：165mm (包覆型) | |||
| 9000E | 支撐應變計本體(加長型) | 支 | 量程：3000με / 長度：265mm (加長型) | |||
| 9000-CL | 支撐應變計線圈(射出成型) | 條 | 線圈 (PE絕緣 / PVC外被 / AWG22-2P / 2m) | |||
| 9000-MB | 支撐應變計基座 | 組 | 固定基座 (可焊金屬) | |||
| 9000-SB | 支撐模擬棒 | 支 | 模擬棒 (長度：165mm) | |||
| 3000 | PVC訊號電纜 | m | Φ4.7mm_4芯雙絞22AWG(PE-PVC鋁箔各隔) | |||
PDF Download 型錄下載
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
振弦式支撐應變計的設計原理係將一根鋼弦的兩端固定於中空金屬管中，當金屬管受外力或溫度影響而變形時，鋼弦的張力將因此遞增或衰減，其共振頻率隨之改變。使用振弦式讀數儀或自動化集錄器可以測得該共振頻率進而推算出其應變量。

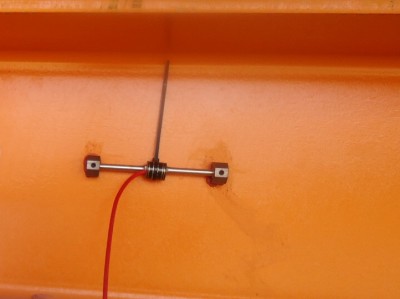

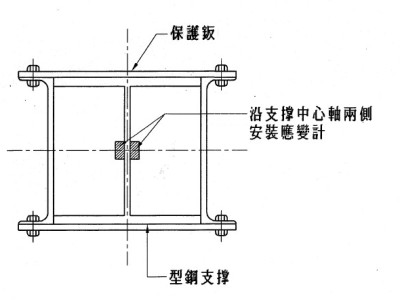

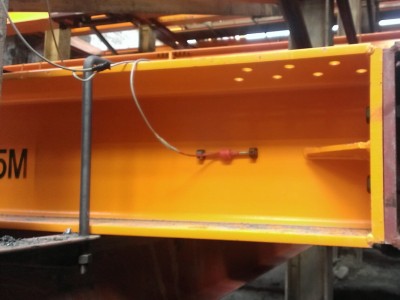

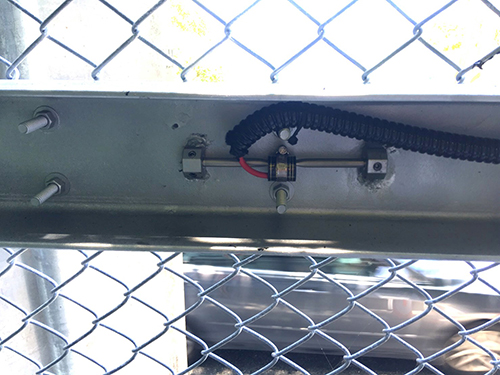

9000振弦式支撐應變計的觀測應用是在水平支撐型鋼的樑腹左右兩側裝設振弦式應變計，當支撐型鋼受力時，應變計隨之產生應變，由此應變量工程人員可以計算出作用於支撐之應力。
9000振弦式支撐應變計的觀測應用是在水平支撐型鋼的樑腹左右兩側裝設振弦式應變計，當支撐型鋼受力時，應變計隨之產生應變，由此應變量工程人員可以計算出作用於支撐之應力。
特點：
-
儀器具備高精準度，並有良好的長期穩定性。
-
多樣化的安裝方式。
-
可以連接無線傳輸自動化集錄系統。
-
儀器附溫度量測功能。
-
防水能力可達500KPa(水下50m)。
-
準確性不受電纜線長度影響。

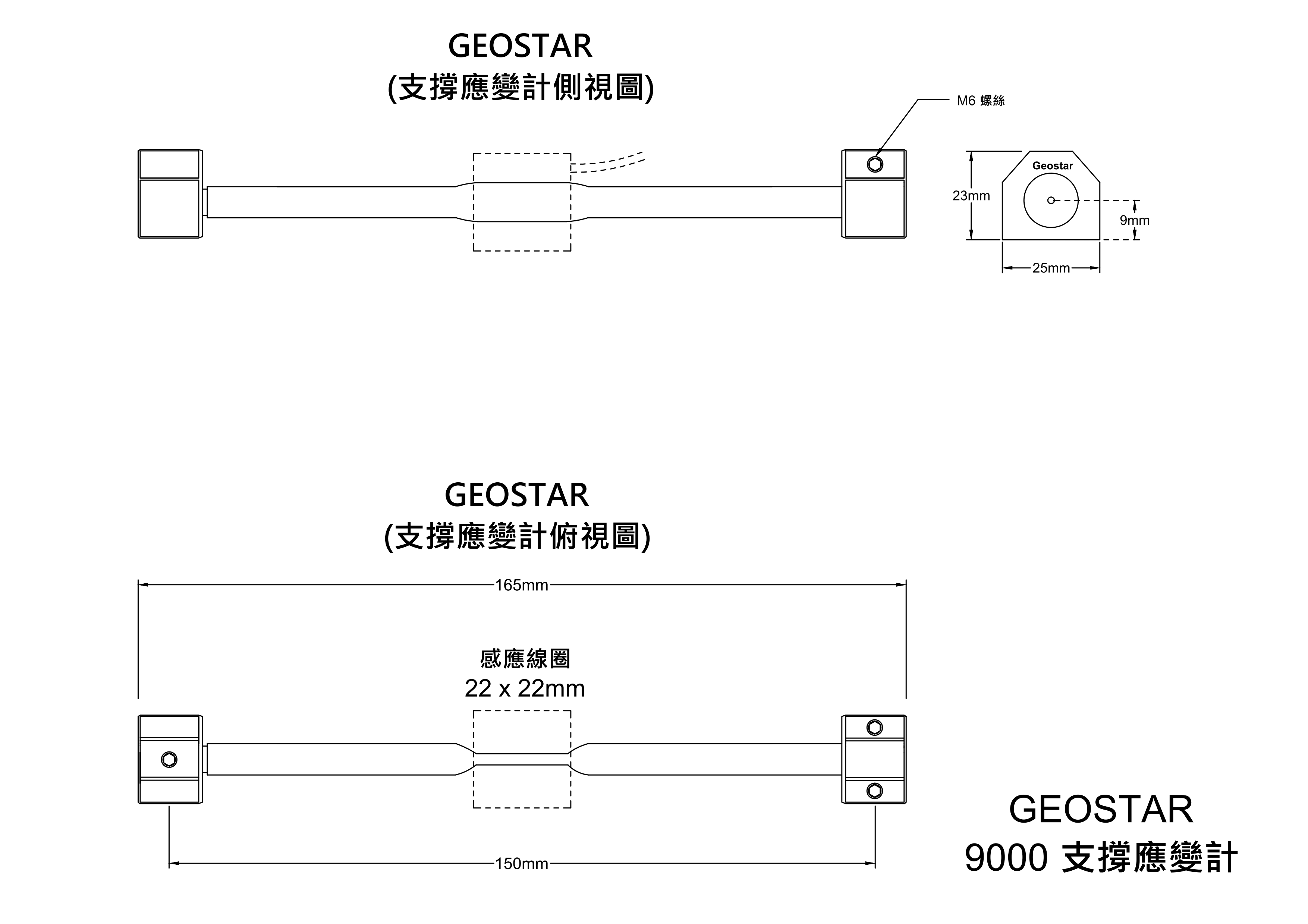

GEOSTAR 9000 系列振弦式支撐應變計尺寸圖

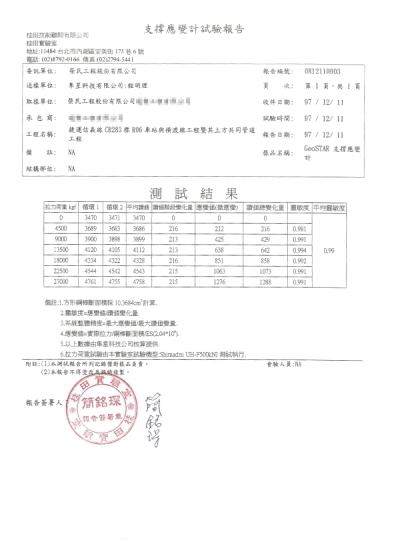

應變計靈敏度測試報告▼
應變計靈敏度測試報告▼
