9200 VW Concrete Embedment Straingage 振弦式埋入型混凝土應變計

Model 9200A / 9200B / 9200C / 9200D / 9200E

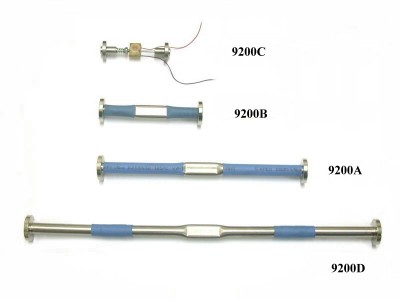

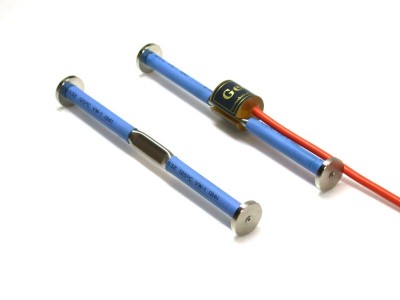

9200系列混凝土應變計

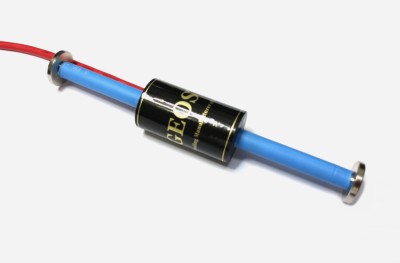

9200E 包覆式混凝土應變計

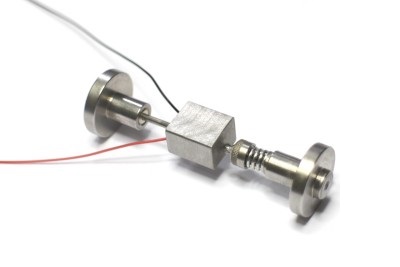

9200C 小尺寸混凝土應變計(可調式)

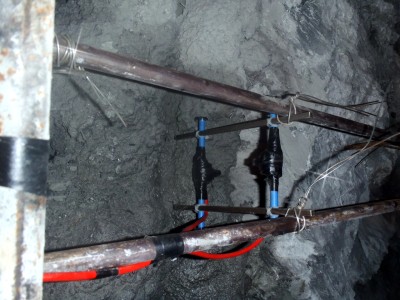

9200A安裝於隧道(1)
9200A安裝於隧道(2)

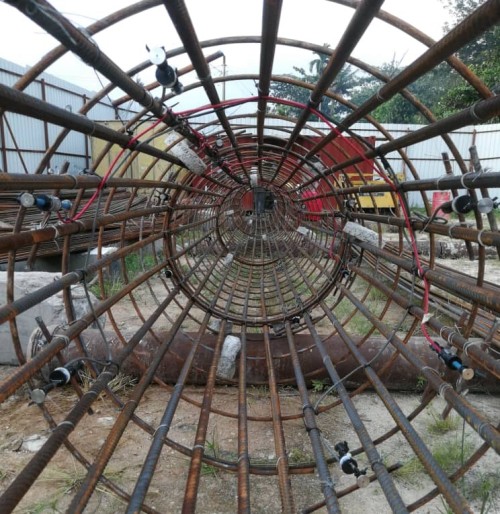

9200A安裝於鋼筋籠

Specifications 規格表

規格
9200 系列埋入型混凝土應變計
單位
型號
9200A
9200B
9200C
9200D
9200E

長度
155
80
55
255
155
mm
量測範圍
3000 (微應變)
με
靈敏度
1 (微應變)
非線性
<0.5
%FS
熱敏電阻
3K
Ω
操作溫度
-2080
電纜線長度
標配 2m (長度可客制化)

電纜線材質
4 芯 / 22 AWG / PE 絕緣 / PVC 外被

本體材質
300系列不鏽鋼

對應測讀器型號
VW405 / SD101 / 9020


Odering Info 產品與配件選購

產品型號
品名
單位
備註
9200A
混凝土應變計本體(標準型)
量程:3000με  /  長度:155mm
9200E
混凝土應變計本體(一體型)
量程:3000με  /  長度:155mm
9000-CL
支撐應變計線圈(射出成型)
PE絕緣 / PVC外被 / AWG22-2P / 長度:2m
3000
PVC訊號電纜
m
Φ4.7mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)




PDF Download 型錄下載



校驗報告

計算公式


產品簡介

振弦式混凝土應變計係用於監測鋼筋混凝土或混凝土結構體在灌漿期間的應變。9200混凝土應變計本體中裝有一根鋼弦,當兩個鋼弦固定端之間的混凝土距離產生變化時將導致鋼弦的張力改變,應變計上的感應線圈能透過振弦讀數儀接收鋼弦的頻率訊號,通過工程人員的計算可以得到相應的應變值。

混凝土應變計一般需要在混凝土灌漿前進行安裝,為了加強混凝土的強度,施工人員會在混凝土中加入鋼筋,安裝混凝土應變計時一般都會用細鐵絲固定於鋼筋主筋之間。

混凝土應變計有以下幾種安裝方式:
  • 用細鐵絲綁在鋼筋上。
  • 直接插入到濕混凝土或者砂漿中。
  • 預先澆築在相同材料的混凝土塊中然後埋入到建築物中。


特點:

  • 儀器具備高精準度及靈敏度。
  • 結構堅固,穩定性高。
  • 高達3000με 的量程。
  • 儀器附溫度量測功能,可以進行溫度補償計算。
  • 電纜線長度及電阻不影響準確性。


Model 9200 混凝土應變計《計算公式》


µ = (( R1 - R0 ) x K ) + ( T1 - T0 )(C1 - C2)

µ = 混凝土應力

R1 = 混凝土澆置後應變計當前讀值 (單位為微應變µε)

R0 = 混凝土澆置前應變計初始讀值 (單位為微應變µε)

K = 混凝土應變計之出廠校正係數 (約為0.98)

T1 = 當前溫度

T0 = 初始溫度

C1 = 鋼材的熱膨脹係數 (12.2 微應變 / )

C2 = 混凝土的熱膨脹係數 (10.4 微應變 / )

計算範例:

R0  = 2966 (VW405測讀儀D檔位測得值,單位:µE)

R1  = 2854  (VW405測讀儀D檔位測得值,單位:µE)

K = 0.982

T0  = 19.3 ℃

T1  = 32.8 ℃

µ = (( R1  - R0  )  x  K ) + ( T1  - T0  ) x ( C1  - C2  )

µ = (( 2854 - 2966 )  x  0.982 ) + (( 32.8 - 19.3 ) x (12.2 - 10.4 ))

µ = ( -112  x  0.982 ) + ( 13.5 x 1.8 )

µ = -109.984 + 24.3

µ = -85.684 微應變 (- 號代表受壓力)
