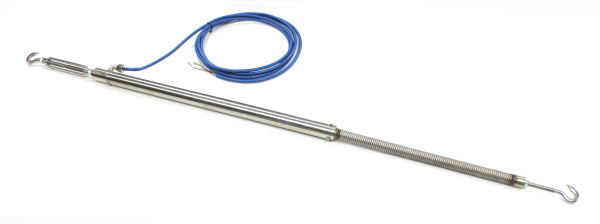

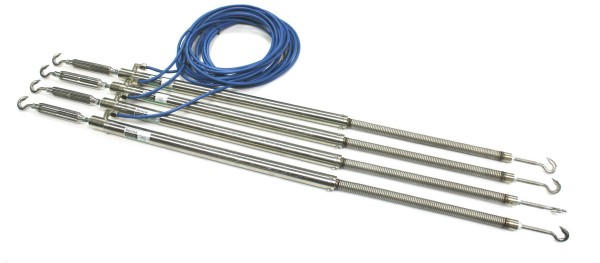

9430 VW Convergence Meter 淨空變位計 / 電子式收斂計
Model 9430
.jpg)
.jpg)
Specifications 規格表
|
規格
|
9430 系列淨空變位計 / 電子式收斂計
|
單位
|
|
|
型號
|
9430-50
|
9430-100
|
|
|
量測範圍
|
50
|
100
|
mm
|
|
儀器長度
|
352
|
505
|
|
|
非線性
|
<0.5
|
%FS
|
|
|
靈敏度
|
0.025
|
||
|
熱敏電阻
|
3 |
KΩ
|
|
|
操作溫度
|
-20～80
|
℃
|
|
|
電纜線長度
|
標配 3m (長度可客制化)
|
|
|
|
電纜線材質
|
4 芯 / 22 AWG / PE 絕緣 / PVC 外被
|
|
|
|
本體材質
|
300系列不鏽鋼
|
|
|
|
對應測讀器型號
|
|||
Odering Info 產品與配件選購
|
產品型號
|
品名
|
單位
|
備註
|
|
VW405
|
手持式振弦測讀儀
|
台
|
可搭配多項振弦式儀器測讀
|
|
SD101
|
振弦自記式集錄器
|
台
|
設定後可依自訂頻率紀錄讀值及溫度資料
|
|
9020
|
自動化主機
|
套
|
資料雲端即時傳輸，並可搭配多項儀器同時監測
|
|
3010
|
PVC訊號電纜
|
m
|
Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔)
|
PDF Download 型錄下載
|
Brochure
|
|
|
校驗報告 |
|
計算公式 |
|
產品簡介
Model 9430 淨空變位計或電子式收斂計主要用於測量兩個標定點之間的長度變化，包括：
-
隧道中收斂位移監測。
-
開挖中基地附近建築物的位移監測。
-
橋樑、橋墩等工程結構物的變形監測。
特點：
-
儀器具備高精準度、高解析度。
-
結構堅固、穩定性高。
-
電纜線長度不影響測量準確性。
-
可以實現自動化量測目的、減少人工成本。
-
取代傳統收斂尺可減少人為目測失誤機會。

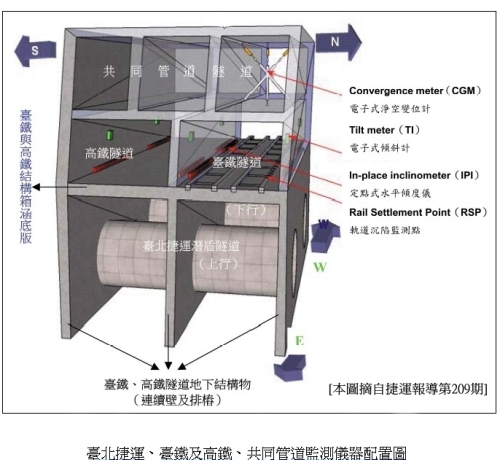

GEOSTAR Model 9430 電子式收斂計安裝配置示意圖
